詳細說明
上銀導軌QH系列型號大全：
高組裝四方型上鎖式：QHH15CA、QHH20CA、QHH20HA、QHH25CA、QHH25HA、QHH30CA、QHH30HA、QHH35CA、QHH35HA、QHH45CA、QHH45HA
高組裝法蘭型上鎖式：QHW15CA、QHW20CA、QHW20HA、QHW25CA、QHW25HA、QHW30CA、QHW30HA、QHW35CA、QHW35HA、QHW45CA、QHW45HA
高組裝法蘭型下鎖式：QHW15CB、QHW20CB、QHW20HB、QHW25CB、QHW25HB、QHW30CB、QHW30HB、QHW35CB、QHW35HB、QHW45CB、QHW45HB
高組裝法蘭型上下鎖式：QHW15CC、QHW20CC、QHW20HC、QHW25CC、QHW25HC、QHW30CC、QHW30HC、QHW35CC、QHW35HC、QHW45CC、QHW45HC
低組裝四方型上鎖式：QEH15SA QEH15CA、QEH20SA、QEH20CA QEH25SA、QEH25CA、QEH30SA、QEH30CA、QEH35SA、QEH35CA
低組裝法蘭型上鎖式：QEW15SA QEW15CA、QEW20SA、QEW20CA、QEW25SA、QEW25CA、QEW30SA、QEW30CA、QEW35SA、QEW35CA
低組裝法蘭型下鎖式：QEW15SB、QEW15CB、QEW20SB、QEW20CB、QEW25SB、QEW25CB、QEW30SB、QEW30CB、QEW35SB、QEW35CB
QW系列synchmotiontm技術具有所有的我們系列的優點，具有很高的力矩剛度，適用于單軌道或節省空間的應用。與synchmotiontm技術還提供了安靜和平滑的運動，優越的潤滑，和更長的使用壽命。
QH系列-靜音式重負荷型滾珠直線導軌
HIWIN QH系列靜音式直線導軌，乃基于四列式單圓弧牙型接觸設計，為提升競爭優勢，而積極研發之高性能直線導軌。采用SynchMotionTM技術的QH系列直線導軌搭載具儲油功能的同步聯結器，可有效降低運轉時噪音、提升運轉平順性、壽命與潤滑效率。采用SynchMotionTM技術的QH系列直線導軌具有更廣泛的產業應用性，更適用于高速、寧?kù)o與低發塵需求的高科技產業。
產品特點
(1)低噪音設計
利用同步聯結器可使?jié)L珠均勻等間隔的排列，滾珠與滾珠間的相互撞擊金屬聲消失，尖銳的高頻聲音強度有效降
低(見右下圖]?？偤偷穆曇魪?qiáng)度與舊有系列比較在各個速度域有效降低約5分則(見左下圖)。2)自潤設計無須添油
（2）自潤設計無須添油
同步聯結器在中間的間隔部設計有儲油的空間，可供給鋼珠在運行時潤滑之需要，且在經過方向回轉部時，能夠?qū)?rùn)滑油均勻的補充于儲油空間內，繼續均勻潤滑鋼珠，所以補充潤滑油的頻率可有效的減少。
由表格2-5-1的測試資料顯示，在出廠前添加高性能的鋰皂基油脂，在0.2倍的動額定負荷下，可持續使用超過4000公里的壽命里程而不產生疲勞破壞。所以在出廠時即添加高性能的潤滑油脂，在--般極輕負載使用下無需進行維護，即可確保其壽命年限。
(3)提升運動平順度
傳統不具同步聯結器之直線導軌開始運行時，負荷側的鋼珠會先運動，再推擠方向回轉部與無負荷側內的鋼珠，造成連鎖的來回碰撞，使得摩擦阻力變動起伏劇烈。而采用SynchMotionTM技術的QH系列直線導軌由于具有同步聯結器，將同一循環內的所有鋼珠串聯在一起，所以當滑塊開始運動時，所有鋼珠幾乎同時啟動，且鋼珠間并無來回的碰撞，在保持一定的運動慣性下，摩擦阻力的變動幅度能有效的減少。
[4)高速設計
同步聯結器的間隔部設計可使?jié)L珠與滾珠之間的相互摩擦消失，且HIWIN之設計使得滾珠與同步聯結器之間為環形線接觸，進而有效降低摩擦阻力，使得SynchMotionTM靜音式直線導軌具有卓越的高速性能。
上銀導軌QH系列型號大全：
高組裝四方型上鎖式：QHH15CA、QHH20CA、QHH20HA、QHH25CA、QHH25HA、QHH30CA、QHH30HA、QHH35CA、QHH35HA、QHH45CA、QHH45HA
高組裝法蘭型上鎖式：QHW15CA、QHW20CA、QHW20HA、QHW25CA、QHW25HA、QHW30CA、QHW30HA、QHW35CA、QHW35HA、QHW45CA、QHW45HA
高組裝法蘭型下鎖式：QHW15CB、QHW20CB、QHW20HB、QHW25CB、QHW25HB、QHW30CB、QHW30HB、QHW35CB、QHW35HB、QHW45CB、QHW45HB
高組裝法蘭型上下鎖式：QHW15CC、QHW20CC、QHW20HC、QHW25CC、QHW25HC、QHW30CC、QHW30HC、QHW35CC、QHW35HC、QHW45CC、QHW45HC
低組裝四方型上鎖式：QEH15SA QEH15CA、QEH20SA、QEH20CA QEH25SA、QEH25CA、QEH30SA、QEH30CA、QEH35SA、QEH35CA
低組裝法蘭型上鎖式：QEW15SA QEW15CA、QEW20SA、QEW20CA、QEW25SA、QEW25CA、QEW30SA、QEW30CA、QEW35SA、QEW35CA
低組裝法蘭型下鎖式：QEW15SB、QEW15CB、QEW20SB、QEW20CB、QEW25SB、QEW25CB、QEW30SB、QEW30CB、QEW35SB、QEW35CB
QW系列synchmotiontm技術具有所有的我們系列的優點，具有很高的力矩剛度，適用于單軌道或節省空間的應用。與synchmotiontm技術還提供了安靜和平滑的運動，優越的潤滑，和更長的使用壽命。
為服務客戶因應其對產品多樣性的需求，除了適用一般工具機產業的HG系列外，更研究開發出較適合自動化產業的EG系列以及適合于單軸設備使用的WE/QW系列;且研究開發出適合高剛性需求產業的RG/QR系列及微小型機械半導體產業適用之MGN/MGW系列;并針對高科技產業研究開發出具有高速、寧?kù)o、低發塵需求的QH/QE系列產品。
直線導軌系為一種滾動導引，借由鋼珠在滑塊與導軌之間作無限滾動循環，負載平臺能沿著導軌輕易地以高精度作線性運動。與傳統的滑動導引相較，滾動導引的摩擦系數可降低至原來的1/50，由于起動的摩擦力大大減少，相對的較少無效運動發生，故能輕易達到μm級進給及定位。再加上滑塊與導軌間的束制單元設計，使得直線導軌可同時承受上下左右等各方向的負荷，上述陳列特點并非傳統滑動導引所能比擬，因此機臺若能配合滾珠螺桿，使用直線導軌作導引，必能大幅提高設備精度與機械效能。
QH系列產品規格說明
QH系列分為非互換性及互換性兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、導軌可單出互換使用，較便利，但其組合精度無法達到非互換型所擁有的超高精度等級。不過由于HIWIN在制造上有良好的尺寸控制及嚴格的品質要求， 互換性型之組合精度已達到一-定的水準，對不需配對安裝直線導軌的客戶而言，是一項很好的選擇。
QH系列與HG系列導軌共用，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QH系列的應
一、基本資料
HIWIN直線導軌優點及特點
優點
1：定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，動.摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm級的定位精度。
2：磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膜逆流作用造成平臺運動精度不良，且因運動時潤滑不充份，導致運行軌道接觸面的磨損↑嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。
3：適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量n且因其摩擦產生的熱較小，可適用于高速運行。
4：可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計，可同時承受上、下、左、右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機臺運行精度不良。
5：組裝容易并具互換性
組裝時只要銑削或研磨床臺，上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密度。傳統的滑動導引，則須對運行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必需再鏟花--次。直線導軌具有互換性，可分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即可重新獲得高精密度的導引。
6：潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供油。直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。
選用準則
一：使用條件設定
①應用之設備 ②行程
③內部空間之限制 ④運行速度 、加速度
⑤精度之要求 ⑥運行速度 、加速度
⑦剛性之要求 ⑧使用頻率
⑨負荷方式 ⑨要求壽命年限
二：選用系列產品
HG系列:磨床、銑床、車床、鉆床、綜合加工機、放電加工機、鏞床、線切割機、
精密量測儀器、木工機器、搬運機器、運送裝置。
EG系列 :產業自動化機器、 半導體機械、鐳射雕刻機、包裝機器。
QE/QH系列: 精密量測儀器、半導體機械、產業自動化機器、鐳射雕刻機，可泛應
用于具有高速、寧?kù)o、低發塵需求的高科技產業。
WE/QW系列:自動化裝置、運輸設備、精密量測儀器、半導體設備、塑料瓶注拉吹設備、單軸機器人機械手臂、需單軸承受力矩的設備。
MG系列:印表機、機器手臂、電子儀器設備、半導體設備
RG/QR系列 : CNC加工機、重切屑加工機、CNC磨床、射出成型機、大型龍門機床
三：選用精度等級
C, H, P, SP. UP等級視設備精度要求而定
HIWIN MG系列 微小型線性滑軌
特徵
MGN
體積小、輕量化，特別適合小型化設備使用。 滑塊、滑軌材質提供不銹鋼及一般鋼兩種。不銹鋼材質之線性滑軌，包含滑塊、滑軌及其它金屬配件如鋼珠、保持器等，皆使用不銹鋼材質，具備防銹的特性。 採用哥德型四點接觸設計，可承受各方向負荷，具備剛性強，精度高等特性。 有鋼珠保持器設計，在精度允許下具備互換性。
MGW(寬幅)
加寬滑軌之設計大幅提升力矩負荷能力，可單軸使用。 哥德型四點接觸設計，可承受各種方向之負荷并具有高剛性之特點。 滑塊裝有微小型保持鋼絲，取下滑塊鋼珠也不會脫落。
應用
半導體製造設備、印刷電路板IC組裝設備、醫療設備、機器手臂、精密量測儀器、辦公室自動化設備、其它小型直線滑動裝置
產品規格說明
非互換性型及互換性型兩種線性滑軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單出互換使用，較便利，但其組合精度無法達到非互換性型之精度需求，不過由于HIWIN在製造上有良好的尺寸控制及嚴格的品質要求，互換性型之組合精度目前已達到一定的水準，對不需配對安裝線性滑軌的客戶而言，是一項很好的選擇。產品型號主要標明系列、尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認
上銀直線導軌壽命:
4 壽命系數
(1) 硬度系數(fh)
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HRC58-62，倘若硬度值無法達到要求的水準，將會降低直線導軌的額定負
荷及使用壽命，此時動、靜額定負荷為尺寸表列值再乘以對應的硬度系數。HIWIN直線導軌硬度要求皆為HRC58以上，故h為1
(2) 溫度系數(ft)
系統溫度會對直線導軌的材質有影響，當溫度高于100°C時直線導軌的額定負荷及使用壽命將會降低，此時動、靜額定負荷為尺寸
表列值再乘以對應的溫度系數。由于有些配件是塑膠材質較不耐高溫，故建議使用溫度應低于100°C。
(3) 負荷系數(fw)
作用于直線導軌的負荷，除裝置本身自重、起動停止時的慣性負荷及因懸置而產生的力矩負荷外，還有因運動伴隨而來的震動及沖擊負
荷，此種型式的負荷并不容易算出，根據經驗依負荷狀況及使用速度，建議將計算負荷值再乘以對應的負荷系數。
各系列型號：
EG低組裝系列型號：
1.EGH15SA、EGH20SA、EGH25SA、EGH30SA
2.EGH15CA、EGH20CA、EGH25CA、EGH30CA
3.EGW15SA、EGW20SA、EGW25SA、EGW30SA
4.EGW15CA、EGW20CA、EGW25CA、EGW30CA
5.EGW15SB、EGW20SB、EGW25SB、EGW30SB
6.EGW15CB、EGW20CB、EGW25CB、EGW30CB
注意：EG15跟EG30上鎖式軌道是有2種安裝孔的，
EG15上鎖式有R孔跟U孔，R孔是M3孔用M3的螺絲鎖軌道，U孔是M4孔，用M4的螺絲鎖軌道
EG30上鎖式有R孔跟U孔，R孔是M6孔用M6的螺絲鎖軌道，U孔是M8孔，用M8的螺絲鎖軌道
U孔是常規使用，相對會倉庫充足一點
HG系列型號：
1.HGH15CA、HGH20CA、HGH25CA、HGH30CA、HGH35CA、HGH45CA、HGH55CA、HGH65CA
2.HGH20HA、HGH25HA、HGH30HA、HGH35HA、HGH45HA、HGH55HA、HGH65HA
3.HGL15CA、HGL25CA、HGL30CA、HGL35CA、HGL45CA、HGL55CA
4.HGL25HA、HGL30HA、HGL35HA、HGL45HA、HGL55HA
5.HGW15CA、HGW20CA、HGW25CA、HGW30CA、HGW35CA、HGW45CA、HGW55CA、HGW65CA
6.HGW20HA、HGW25HA、HGW30HA、HGW35HA、HGW45HA、HGW55HA、HGW65HA
7.HGW15CB、HGW20CB、HGW25CB、HGW30CB、HGW35CB、HGW45CB、HGW55CB、HGW65CB
8.HGW20HB、HGW25HB、HGW30HB、HGW35HB、HGW45HB、HGW55HB、HGW65HB
9.HGW15CC、HGW20CC、HGW25CC、HGW30CC、HGW35CC、HGW45CC、HGW55CC、HGW65CC
10.HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
MGN微型系列：
MGN普通微小型標準、加長
1. MGN7C MGN9C MGN12C MGN15C
2. MGN7H MGN9H MGN12H MGN15H
MGW微型加寬系列：
MGW微型加寬標準、加長
1.MGW7C、MGW9C、MGW12C、MGW15C
2.MGW7H、MGW9H、MGW12H、MGW15H
RG滾柱式系列：
1.RGH25CA、RGH30CA、RGH35CA、RGH45CA、RGH55CA、RGH65CA
2.RGH25HA、RGH30HA、RGH35HA、RGH45HA、RGH55HA、RGH65HA
3.RGW25CC、RGW30CC、RGW35CC、RGW45CC、RGW55CC、RGW65CC
4.RGW25HC、RGW30HC、RGW35HC、RGW45HC、RGW55HC、RGW65HC
上銀直線導軌壽命：
1.壽命
當直線導軌承受負荷并作運動時，珠道表面與鋼珠因不斷地受到循環應力的作用，一但到達滾動疲勞的臨界值，接觸面就會開始產生疲勞破損，并在分表面發生魚鱗狀薄片的剝落現象，此種現象叫做表面剝離。壽命的定義即為珠道表面及鋼珠因材料疲勞產生表面剝離時為止的總運行距離。
2.額定壽命
直線導軌的壽命，具有很大的分散性，即使同一批制造的產品，在相同的運動狀態下使用，壽命也會有所不同；這大多歸咎于材料本身在疲勞特性上固有的變化。因 此為定義直線導軌的壽命，一般以額定壽命為基準；其定義是：以一批同樣的產品，逐個在相同的條件及額定負荷下運行，其中90%未曾發生表面剝離現象而能達 到的總運行距離。
3.壽命的計算
直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，可以選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。
4.壽命系數
（1）硬度系數（fh）
直線導軌的珠道接觸表面硬度要求在一定的硬化深度之硬度為HRC58-62，倘若硬度值無法達到要求的水準，將會降低直線導軌的額定負荷及使用壽命，此時動、靜額定負荷為尺寸表列值再乘以對應的硬度系數。HIWIN出場之直線導軌硬度要求皆為HRC58以上，故fh為1
（2）溫度系數（ft）
系統溫度會對直線導軌的材質有影響，當溫度高于100°C時直線導軌的額定負荷及使用壽命將會降低，此時動、靜額定負荷為尺寸表列值再乘以對應的溫度系數。由于有些配件是塑膠材質較不耐高溫，故建議使用溫度應低于100°C。
（3）負荷系數（fw）
作用于直線導軌的負荷，除裝置本身自重、起動停止時的慣性負荷及因懸置而產生的力矩負荷外，還有因運動伴隨而來的震動及沖擊負荷，此種型式的負荷并不容易算出，根據經驗依負荷狀況及使用速度，建議將計算負荷值再乘以對應的負荷系數。
上銀直線導軌與其它牌子導軌的區別：
1.定位精度高
使用直線導軌作為線性導引時，由于直線導軌的摩擦方式為滾動摩擦，不僅摩擦系數降低至滑動導引的1/50，動摩擦力與靜摩擦力的差距亦變得很小。因此當床臺運行時，不會有打滑的現象發生，可達到μm級的定位精度。
2.磨耗少能長時間維持精度
傳統的滑動導引，無可避免的會因油膩逆流作用造成平臺運動精度不良，且因運動時潤滑不充分，導致運行軌道接觸面的磨損，嚴重影響精度。而滾動導引的磨耗非常小，故機臺能長時間維持精度。
3.適用高速運動且大幅降低機臺所需驅動馬力
由于直線導軌移動時摩擦力非常小，只需較小動力便能讓床臺運行，尤其是在床臺的工作方式為經常性往返運行時，更能明顯降低機臺電力損耗量。且因其摩擦產生的熱較小，可適用于高速運行。
4.可同時承受上下左右方向的負荷
由于直線導軌特殊的束制結構設計，可同時承受上下左右方向的負荷，不像滑動導引在平行接觸面方向可承受的側向負荷較輕，易造成機臺運行精度不良。
5.組裝容易并具互換性
組裝時只要銑削或研磨床臺上導軌之裝配面，并依建議之步驟將導軌、滑塊分別以特定扭力固定于機臺上，即能重現加工時的高精密度。傳統的滑動導引，則須對運 行軌道加以鏟花，既費事又費時，且一旦機臺精度不良，又必須再鏟花一次。直線導軌具有互換性，可分別更換滑塊或?qū)к壣踔潦侵本€導軌組，機臺即可重新獲得高 精密度的導引。
6.潤滑構造簡單
滑動導引若潤滑不足，將會造成接觸面金屬直接摩擦損耗床臺，而滑動導引要潤滑充足并不容易，需要在床臺適當?shù)奈恢勉@孔供油。直線導軌則已在滑塊上裝置油嘴，可直接以注油槍打入油脂，亦可換上專用油管接頭連接供油油管，以自動供油機潤滑。
線性滑軌維護注意事項
1. 線性滑軌的標準產品在出貨前已將良質的潤滑劑(潤滑油或鋰皂基油脂)封入滑塊內，在裝用并試運轉之后、于正式運轉之前，請?jiān)俅螌?duì)滑塊進行潤滑作業，潤滑時請使用相同鋰皂基的潤滑劑。
2. 線性滑軌的標準產品在出貨前，滑軌表層四周已涂布防銹油；安裝時，若有清洗滑軌的動作，請于機臺設備完裝時，再次將滑軌表面四周涂佈一層適當?shù)臐?rùn)滑油(請使用相容之潤滑劑)。
3. 因?yàn)榫€性滑軌的滑塊系由許多塑膠材質零件組成，清潔時請避免以有機溶劑接觸或浸泡這些零件，以免造成產品損壞。
4. 異物進入滑塊內是造成滑塊故障與損壞的原因之一，應注意予以避免。
5. 任意拆解線性滑軌的零配件有可能造成異物進入滑塊或降低線性滑軌的精度，請勿任意拆解線性滑軌。
6. 不當?shù)膬A斜線性滑軌可能造成滑塊因自重而滑出滑軌，請?jiān)谝苿?dòng)線性滑軌時保持線性滑軌為水平狀態。
7. 線性滑軌摔落或撞擊會損傷正常功能，請避免讓線性滑軌產生不當?shù)乃ぢ浠蜃矒簟?br /> 8. 使用于特殊環境，請使用適當?shù)谋砻嫣幚砘蚺cHIWIN聯絡。
9. 自潤式線性滑軌(E2 type)可容許的環境溫度范圍為-10℃~60℃；靜音式線性滑軌(Q1 type)可容許的環境溫度范圍為-10℃~80℃；而金屬端蓋式線性滑軌(SE type)可容許的最高環境溫度為150℃。除此之外，一般線性滑軌可容許的最高環境溫度為100℃。
10. 其他詳細說明請參閱技術型錄。如有其他疑問或使用上的問題，請與HIWIN聯絡。

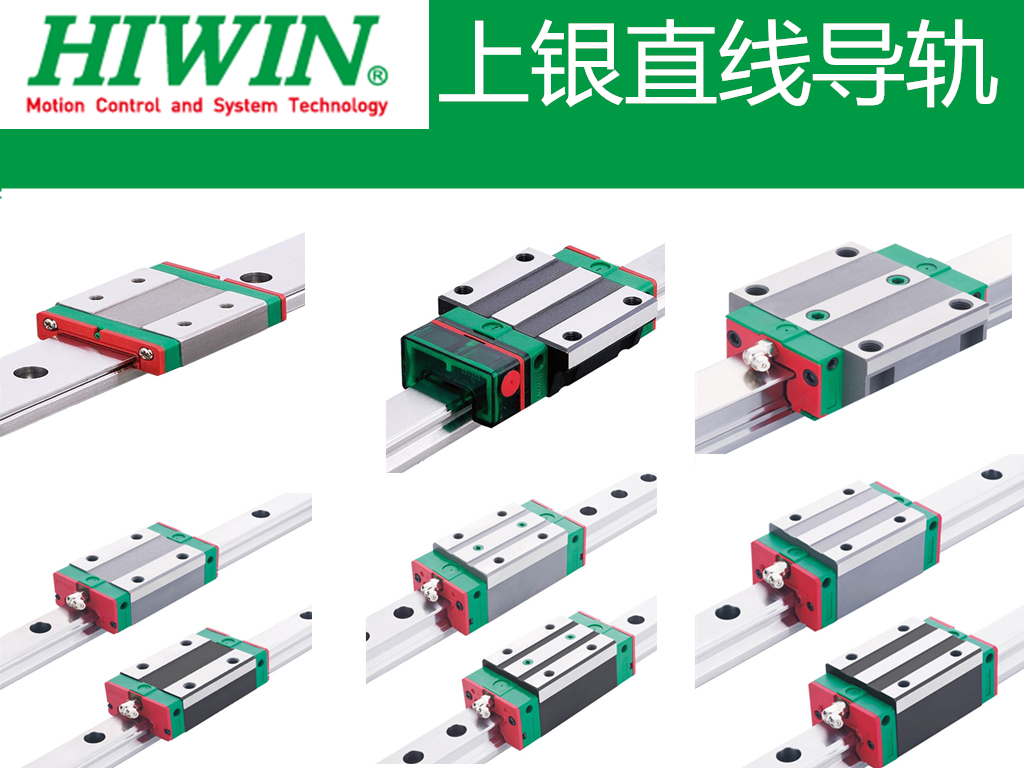

產品名稱：上銀直線導軌：
高精度 高負載能力
高剛性 高可靠度
全密封防塵 運動平順
低噪音 互換性
安裝容易 價格合理
HG系列 EG系列 MG系列 RG系列 E2系列 Q1系列 金屬端蓋式 PG系列 WE系列
產品價格：電話咨詢或面議
