詳細說明
直線電機直線電機源自于勞倫茲法則(Lorentz)，即利用電流(I)與磁場(B)的相互作用而產生推力(F)， 加上本身磁鐵排列與多動子的運用，可實現行程不受限制與單軸多動子的獨立運動，藉由搭配精密伺服回饋可輕易實現奈米定位精度的控制
直線電機分：鐵心式直線電機，無鐵心式直線電機，棒狀電機

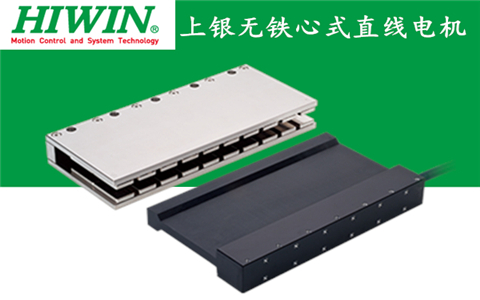

無鐵心式直線電機
HIWIN 無鐵心式直線電機，具無磨耗零背隙且無頓力與低速度鏈波特性，加上動定子間無吸引力?？蓱?yīng)用于安裝平臺不變形、輕負載且需求連續運動曲線。例如：高速輕負載自動化設備、無塵環境的自動化設備、面板平板設備、光學檢測設備、掃描式電子顯微鏡設備、半導體設備、工具機線切割設備與凸輪車床設備。
最大速度5m/s
最大加速度5G
0.1m/s補償前的速度漣波0.80％
無噪音0dB
直驅(無旋轉運動的組件轉換直線運動)
與單軸工業機器人相比
最高速度提升2.5倍
搭配復數動子加工時間減少50%以上
定子延伸銜接有效行程無限制

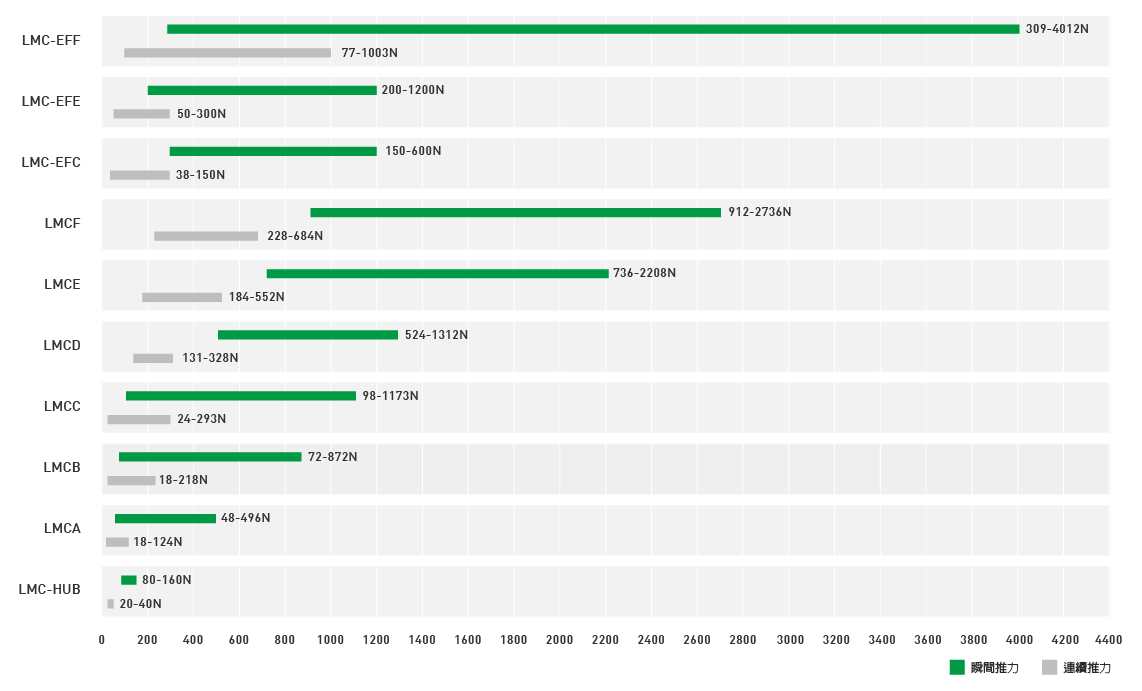

LMC系列有：LMC-HUB,LMCA,LMCB,LMCC,LMCD,LMCF,LMC-FEC,LMC-EFE,LMC-EFF系列
HIWIN-LMC同步線性馬達是天生短跑選手。質輕，且有極小動態特性。這是由于動子沒有鐵心，線圈采用特殊方式封裝，所以運動只需負擔一點本身重量。二次側是由永久磁鐵所造的U形定子組成。
LMC
3相
極佳動態特性
無頓力
同一運動軸可搭配多個動子
線性馬達直接驅動，可實現超高精度的運動
行程可達4m
優越的同步及速度協調
低成本、小體積、高性能可適用于無塵室

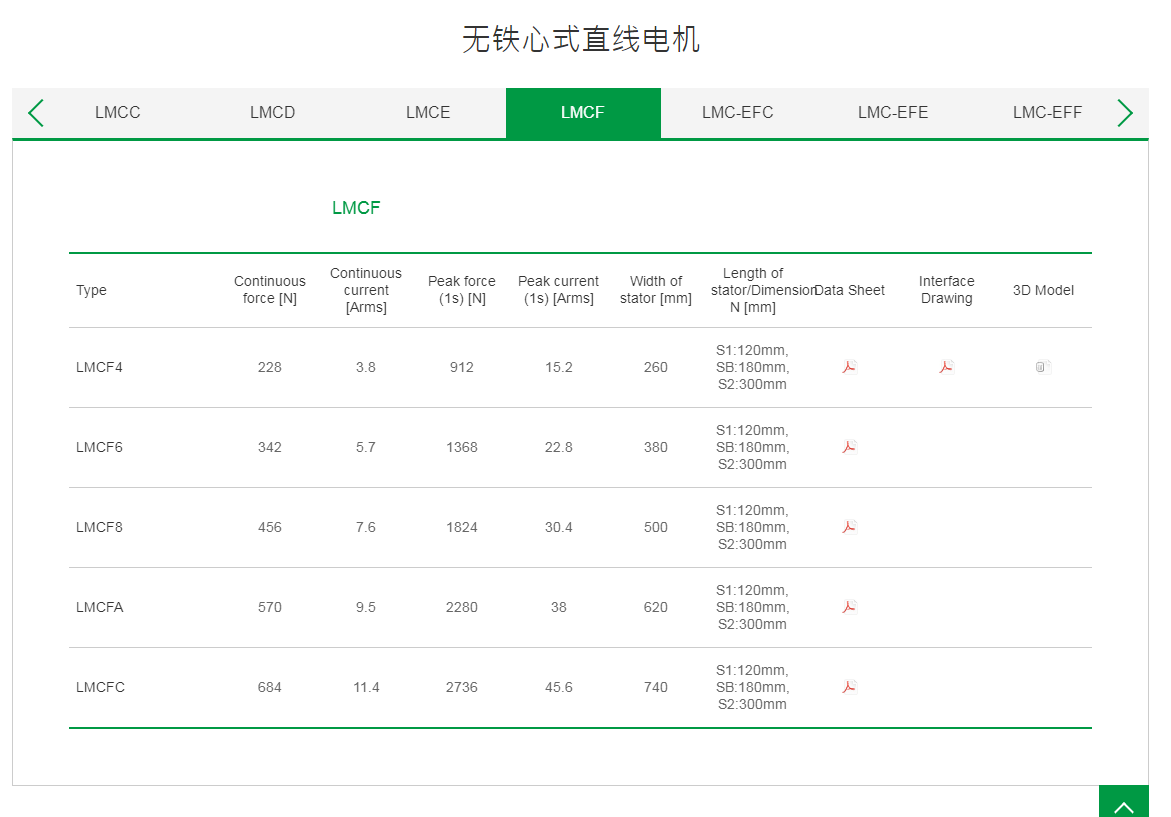

LMCF系列型號:LMCF4,LMCF6,LMCF8,LMCFA,LMCF
